Pipa & fitting uPVC · seri JIS
Brosur Pipa & Fitting uPVC JIS DENYA
Kenali tipenya. Rencanakan jalurnya.
AW untuk suplai air dingin bertekanan.
D untuk air buangan dan air hujan gravitasi.

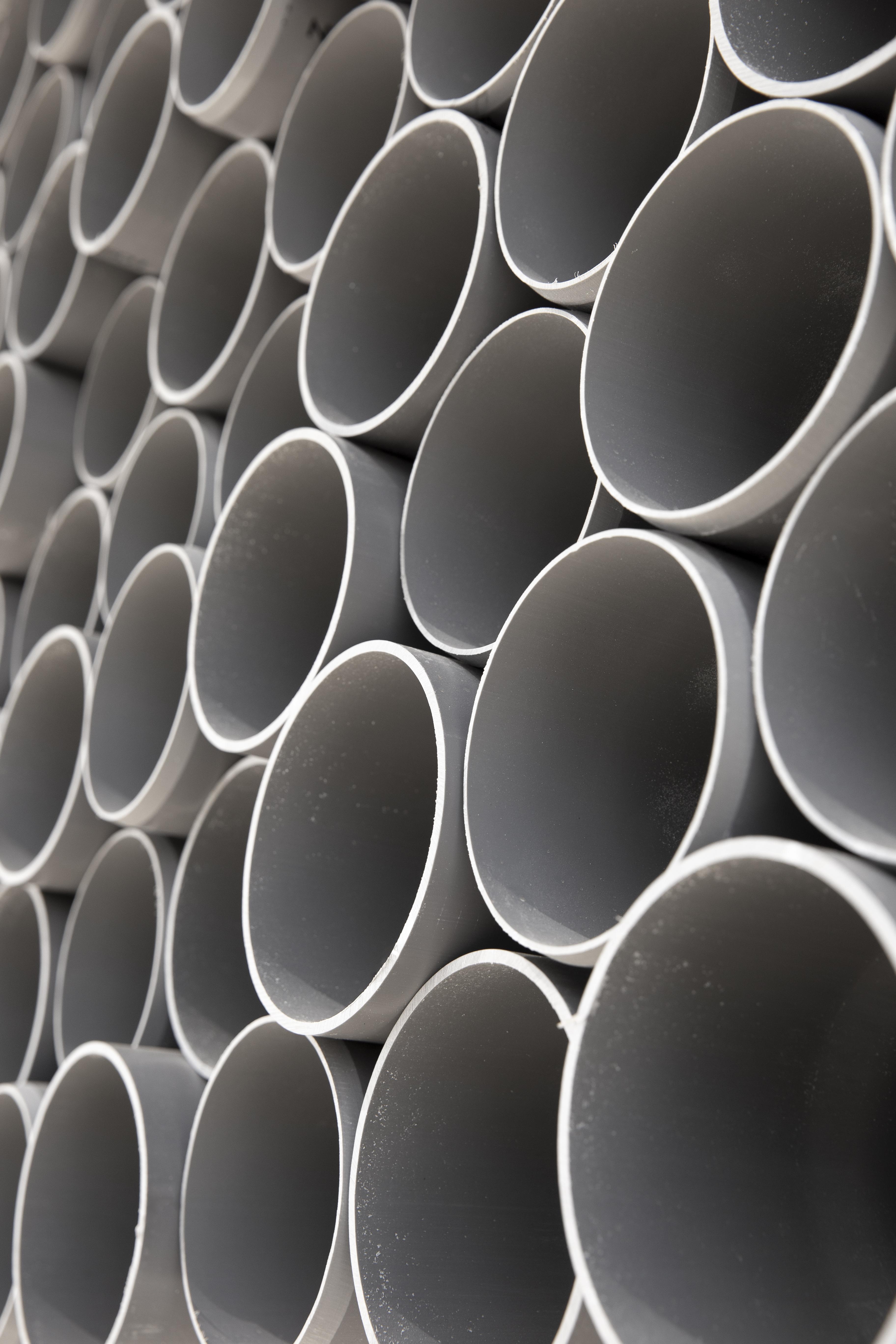

Kenali DENYA uPVC JIS.
Bukan sekadar ukuran.
Tipe juga menentukan.
Pilih tipe yang tercantum pada spesifikasi proyek, lalu periksa diameter dan tebal dindingnya. Tidak setiap diameter tercantum pada semua tipe.
- Material
- uPVCPutih dan abu-abu sesuai varian
- Diameter luar
- 22–318 mm14 ukuran pada tabel AW dan D
- Seri katalog
- AW / DPilih sesuai fungsi jaringan
Detail yang bisa dijelajahi.
Temukan
pilihan Anda.
Pilih diameter luar dan seri. Periksa tebal dinding yang tercantum pada brosur.
Acuan pada brosur: JIS K 6741. Cocokkan seri, diameter luar dan spesifikasi produk, bukan hanya nama ukuran inci. Tanda — berarti ukuran tidak dicantumkan untuk seri tersebut. Panjang dan ketersediaan mengikuti varian produk.
Lihat seluruh tabel dimensi
| Nominal (inci) | OD (mm) | Tebal AW (mm) | Tebal D (mm) |
|---|---|---|---|
| ½ | 22 | 1,5 | — |
| ¾ | 26 | 1,8 | — |
| 1 | 32 | 2 | — |
| 1¼ | 42 | 2,3 | 1,2 |
| 1½ | 48 | 2,3 | 1,2 |
| 2 | 60 | 2,3 | 1,4 |
| 2½ | 76 | 2,6 | 1,5 |
| 3 | 89 | 3,1 | 1,5 |
| 4 | 114 | 4,1 | 1,9 |
| 5 | 140 | 5,4 | 2,4 |
| 6 | 165 | 6,5 | 2,8 |
| 8 | 216 | 8,3 | 3,8 |
| 10 | 267 | 9,4 | 4,7 |
| 12 | 318 | 11 | 5,7 |
Kenali sebelum memilih.
Setiap detail.
Ada bedanya.
Pilih kategori untuk melihat fungsi, pilihan dan hal yang perlu diperiksa sebelum pemesanan.
Suplai air dingin bertekanan
Untuk distribusi air bersih ke dapur, kamar mandi, area cuci atau dari keluaran pompa ke tandon. Cocokkan tekanan pompa dan kondisi operasi dengan spesifikasi produk.
- Socket / reducer socket
- Elbow 45° / 90°
- Equal tee / end cap
- Union / flange socket
Saluran buangan gravitasi
Untuk air buangan dan air hujan. Rencanakan ukuran, kemiringan jalur mendatar, penyangga serta akses pemeriksaan sesuai kebutuhan aliran.
- Ukuran sesuai debit
- Kemiringan jalur
- Akses pemeriksaan
- Penyangga sesuai rancangan
Sambungan SCJ yang tertata
Potong tegak lurus, rapikan dan chamfer, bersihkan, gunakan solvent cement PVC yang sesuai, lalu tahan sambungan dan tunggu curing sebelum pengujian.
- Tandai kedalaman masuk
- Primer bila disyaratkan
- Ikuti waktu curing perekat
- Topang valve secara mandiri
Bentuk, dimensi, rating dan ketersediaan dikonfirmasi sesuai varian produk.
Informasi lengkap. Tetap dekat.
Bawa detailnya.
Ke rencana Anda.
Unduh brosur Pipa & Fitting uPVC JIS untuk memeriksa informasi produk dan pilihan aplikasinya.
Unduh PDF · 9 halaman ↓Lihat dokumen sertifikasi ↗9 halaman · PDF↗
Sebelum menentukan pilihan.
Lebih jelas,
lebih terencana.
Apakah 4 inci JIS sama dengan 4 inci SNI?
Tidak. Tabel JIS mencantumkan OD 114 mm, sedangkan SNI OD 110 mm. Pilih fitting berdasarkan diameter luar dan spesifikasi, bukan nama inci saja.
Apakah AW ini untuk casing atau pipa kolom sumur?
Brosur membahas distribusi air dari keluaran pompa menuju tandon atau titik penggunaan. Casing, saringan dan pipa kolom di dalam sumur memerlukan produk dengan spesifikasi tersendiri.
Berapa tekanan kerja dan waktu curing-nya?
Ikuti spesifikasi varian pipa serta petunjuk perekat yang digunakan. Brosur tidak menetapkan satu rating tekanan atau satu waktu curing untuk seluruh ukuran.
Mulai dari kebutuhan Anda.
Proyek berikutnya?
Mari bicarakan.
Konsultasikan spesifikasi, jumlah, lokasi dan jadwal kebutuhan Anda dengan DENYA.
